Обустройство столбчатого фундамента с помощью асбестоцементных труб

В предыдущей статье мы отметили такие достоинства асбестоцементных труб, как скорость монтажа, экологичность, долговечность и устойчивость к коррозии и гниению. Это подводит нас к объемной теме эксплуатации труб
из хризотил-асбеста в дачном строительстве.

На волне популяризации строительства каркасных домов широкое развитие получили и столбчатые фундаменты
из хризотилцементных труб. Этот вид фундамента используется для постройки сооружений на склонных к подтоплению или переувлажнённых участках.

Пришло время для наших обычных вопросов. В чем особенность такого фундамента? Какой тип асбестоцементных труб выбрать? И как, с технологической точки зрения, этот фундамент возвести? Разберемся во всем по порядку.

Характеристики фундамента из асбестоцементных труб

Любые проекты, связанные со строительством, начинаются с фундамента. Эта система определяет прочность
и надежность помещения, принимает на себя основные нагрузки со стен и кровли. Она зависит от общей массы будущего строения и особенностей почвы.

Столбчатый асбестоцементный фундамент выдерживает легкие строения – каркасные дома, не имеющие погреба, летние кухни, сараи, беседки и веранды, бани. Особенностью такого фундамента является установка свай под ключевыми точками строения – углами и зонами пересечения стен – на глубину ниже уровня промерзания.

Для повышения нагрузки при использовании асбестоцементных труб сваи дополнительно устанавливаются
по всему каркасу с шагом в 2-3 метра.

Такая система опор находит применение в дачном строительстве. Но ввиду качеств хризотил-асбеста, он будет особенно актуален для:

• участков с высоким уровнем грунтовых вод или расположенных вблизи водоемов, склонных к разливу;

• холодных регионов, где земляные работы требуют серьезных издержек;

• участков с нестабильным грунтом, где проблематично делать ленточную конструкцию (глинистые почвы
  и суглинки).

Строительство столбчатого фундамента позволяет поднять строение на 30-50 см над уровнем грунта.
А при грамотном расчете и использовании особых технологий – до 100 см.

Не рекомендуется возводить столбчатый фундамент из асбестоцементных труб для кирпичных строений и зданий из монолитного бетона (даже малоэтажных), а также на сильно песчаных территориях, болотах и торфяниках.

Напорные или безнапорные асбестоцементные трубы?

Напорные трубы от безнапорных отличаются исключительно прочностью. В первом случае она повышена на 75% благодаря специальной обработке. Подробнее об этом написано в первой статье.

Логично было бы предположить, что для обустройства несущей конструкции лучше выбрать более крепкие напорные трубы. И многие поставщики рекомендуют именно их.

Но здесь важно понимать, что для строительства столбчатого фундамента асбестовые трубы по сути являются лишь видом стационарной опалубки. Основная её роль – это не конструктивная функция, а формирование сваи из железобетона. Поэтому вполне достаточно будет взять толстостенные безнапорные трубы популярного диаметра 150-250 мм.

В любом случае, принимая решение, строит учитывать общую площадь и «тяжесть» строения. Для большого каркасного дома уверенно можно использовать напорные трубы. А для небольших дачных домиков, технических сооружений или беседок безнапорные окажутся выгоднее.

Технология изготовления фундаментного столба
из асбестоцементных труб

Прежде чем приступать к бурению скважин, необходимо провести расчеты по проектированию фундамента (определить количество столбов и глубину промерзания почвы) и разметить участок (определить расположение будущих столбов).

Проводить анализ общего веса необходимо только для крупных построек и жилых домов. Процесс вычислений довольно сложен и лучше доверить его профессионалам.

Для малых архитектурных форм и строений хозяйственного назначения, этот шаг можно пропустить, остановившись на использовании труб с диаметром 200 мм.

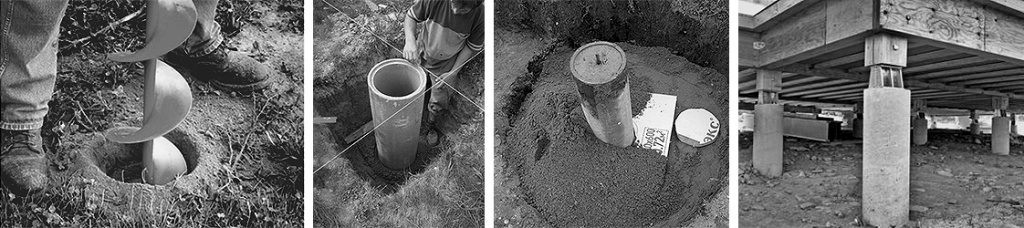

Подготовка скважин

Следуя разметке, необходимо выкопать или пробурить скважины на 10-20 см больше диаметра труб.

Для создания пятки опоры глубина скважин должна быть на 20-30 см больше глубины заложения фундамента. Можно дополнительно сделать уширение внизу скважины, с помощью специального ножа или штыковой лопаты.

На дно скважин помещается подушка из песка (или щебня и песка) высотой около 20 см. Песок проливается водой
и трамбуется. Для гидроизоляции подошвы сваи поверх «подушки» выстилается рубероид.

Установка столбчатого фундамента

Для укрепления несущей конструкции, предотвращения выталкивания сваи почвой и удержании ее в правильном положении создают подошву для сваи.

Есть две технологии для установки подошвы:

• Залить на дно ямы бетон на толщину уширения. Вставить трубу в смесь. Выровнять ее и залить на четверть высоты бетонной смесью. Зафиксировать сваю временными опорами.

• Опустить трубу в скважину до гидроизолированного дна. Залить её на 1/3 цементным раствором, а затем приподнять на высоту уширения. Закрепить трубу в вертикальном состоянии.

После застывания бетонной подошвы приступают к засыпке скважины. Предварительно асбестоцементные трубы по уровню грунта рекомендуется оборачивать рубероидом для дополнительной гидроизоляции. Песок засыпают вокруг опалубки слоями по 15-20 см., проливая и трамбуя каждый.

Для проверки точности вертикальной установки труб на каждом этапе работы пользуйтесь уровнем и отвесом.

Перед окончательной заливкой, сваи фундамента необходимо укрепить, сформировав внутри трубы арматурный каркас ­– связанную проволокой или сваренную объемную конструкцию (для труб среднего и большого диаметра). Её опускают в центр трубы и фиксируют в строго вертикальным положении.

В процессе работы важно следить за тем, чтобы прутья арматуры не проткнули бетон насквозь. Как и любое изделие из железа, они должны быть защищены от контакта с водой слоем бетона не менее 2 см.

На финальном этапе асбестоцементные трубы заливаются бетоном. Поверхность ранее застывшего бетона проливается водой для лучшего сцепления. После осуществляется заливка цементной смеси в опалубку.

Заливку труб цементным раствором рекомендуется проводить частями, но без длительных перерывов и в течение одного рабочего дня. Каждую порцию смеси при этом уплотняют штыкованием или с помощью вибрационного прибора.

Если для строительства ростверка используется дерево, то в конце заливки по центру столба в бетон помещают анкер в виде болта или отрезка арматуры. Для монтажа ростверка из металлического профиля используют закладную пластину.

Время застывания бетона зависит от погодных условий и диаметра свай, и составляет порядка 20-30 дней.

Гидроизоляция столбчатого фундамента из асбестоцементных труб

Участки с высоким уровнем грунтовых вод или склонные к сезонным подтоплениям требуют проведения дополнительной гидроизоляционной обработки асбестоцементных труб перед их установкой. Несмотря на плотность самой структуры трубы, под землей влаге некуда выветриваться, что грозит усилению пучения грунта
с наступлением холодов.

Гидроизоляция необходима чтобы защитить бетон и арматуру от коррозии, при длительном контакте с водой, уменьшить давление, выталкивающее фундамент, и увеличить срок эксплуатации фундамента.

Обеспечить дополнительную гидроизоляцию асбестоцементным сваям можно двумя способами. Во-первых,
как мы уже писали выше, асбестовые трубы оборачивают 2-3 слоями влагостойких материалов. Второй способ – предварительно обмазать сваи битумной мастикой. Иногда оба эти приема используют одновременно.

Кроме того, на переувлажненных участках важно уделить особое внимание своевременной закладке кольцевого дренажа вокруг фундамента и обустройству ливневой канализации. Здесь на помощь опять приходят асбестоцементные трубы.
